QSFP 모듈과 광섬유(Fiber Optic) 케이블 연결 방법

QSFP(Quad Small Form-factor Pluggable) 모듈을 사용할 때, 단순히 케이블만 연결하는 것이 아니라 **광 트랜시버(QSFP 모듈)**과 **광섬유 케이블(Fiber Optic Cable)**이 필요하다.
즉, QSFP 모듈 2개 + 광섬유 케이블을 함께 사용해야 한다.

---

1. QSFP 모듈과 광섬유 케이블 연결 방식

💡 QSFP 모듈은 직접 광섬유 케이블을 연결하는 것이 아니라, 광신호를 변환하는 역할을 한다.
🔹 QSFP 모듈은 전기적 신호를 광신호로 변환한 뒤 광섬유 케이블을 통해 데이터를 전송함.
🔹 따라서 QSFP 모듈을 2개(각 장치에 1개씩) 장착한 후, 그 사이를 광섬유 케이블로 연결해야 한다.

✅ 연결 예시

1. 서버 A의 QSFP 포트에 QSFP 트랜시버(모듈) 장착
2. 서버 B의 QSFP 포트에도 QSFP 트랜시버(모듈) 장착
3. QSFP 트랜시버끼리 광섬유 케이블로 연결

---

2. QSFP 모듈 종류

QSFP 모듈에는 여러 가지 버전이 있으며, 지원 속도와 광섬유 종류에 따라 다르다.
대표적인 QSFP 모듈은 다음과 같다.

모듈 이름	속도	파장	최대 거리	광섬유 유형
QSFP+ SR4	40Gbps	850nm	최대 100m	멀티모드(MM, OM3/OM4)
QSFP+ LR4	40Gbps	1310nm	최대 10km	싱글모드(SM, OS2)
QSFP+ PSM4	40Gbps	1310nm	최대 500m	싱글모드(SM, MPO/MTP)
QSFP+ CWDM4	40Gbps	CWDM	최대 2km	싱글모드(SM, Duplex LC)
QSFP+ ER4	40Gbps	1310nm	최대 40km	싱글모드(SM, Duplex LC)
QSFP28 SR4	100Gbps	850nm	최대 100m	멀티모드(MM, MPO)
QSFP28 LR4	100Gbps	1310nm	최대 10km	싱글모드(SM, Duplex LC)

✅ 멀티모드(MM, Multi-Mode Fiber)

• OM3 또는 OM4 광섬유 사용
• SR (Short Range) 모듈에서 사용됨 (최대 100m~150m)
• 짧은 거리용으로 데이터센터 내부에서 많이 사용됨

✅ 싱글모드(SM, Single-Mode Fiber)

• OS2 광섬유 사용
• LR (Long Range), ER (Extended Range) 모듈에서 사용됨 (최대 10~40km)
• 장거리 전송이 필요한 경우 적합

---

3. 광섬유 커넥터 종류

QSFP 모듈에 연결하는 광섬유 케이블의 커넥터는 여러 종류가 있으며, SC 커넥터를 직접 사용하지 않는 경우가 많다.
일반적으로 QSFP 모듈에서 사용하는 광섬유 커넥터는 다음과 같다.



커넥터 종류	모양	특징	사용되는 QSFP 모듈
MPO/MTP	🔳 (직사각형)	8~12개 코어 포함	QSFP+ SR4, QSFP28 SR4
LC Duplex	🔌 (2개 포트)	일반적인 싱글모드 광섬유	QSFP+ LR4, QSFP28 LR4
SC Duplex	🔌 (2개 포트)	과거 광섬유 네트워크에서 사용	(대부분 사용 안 함)

✅ MPO/MTP 커넥터

• 다중 채널(4채널 또는 8채널) 광섬유 연결을 위해 사용됨
• QSFP+ SR4, QSFP28 SR4 같은 멀티모드 모듈에서 필수적
• MPO 커넥터는 기본적으로 8코어 또는 12코어 광섬유 케이블을 사용

✅ LC Duplex 커넥터

• 싱글모드 광섬유 연결에서 많이 사용됨
• QSFP+ LR4, QSFP+ ER4 같은 장거리 모듈에서 필수적

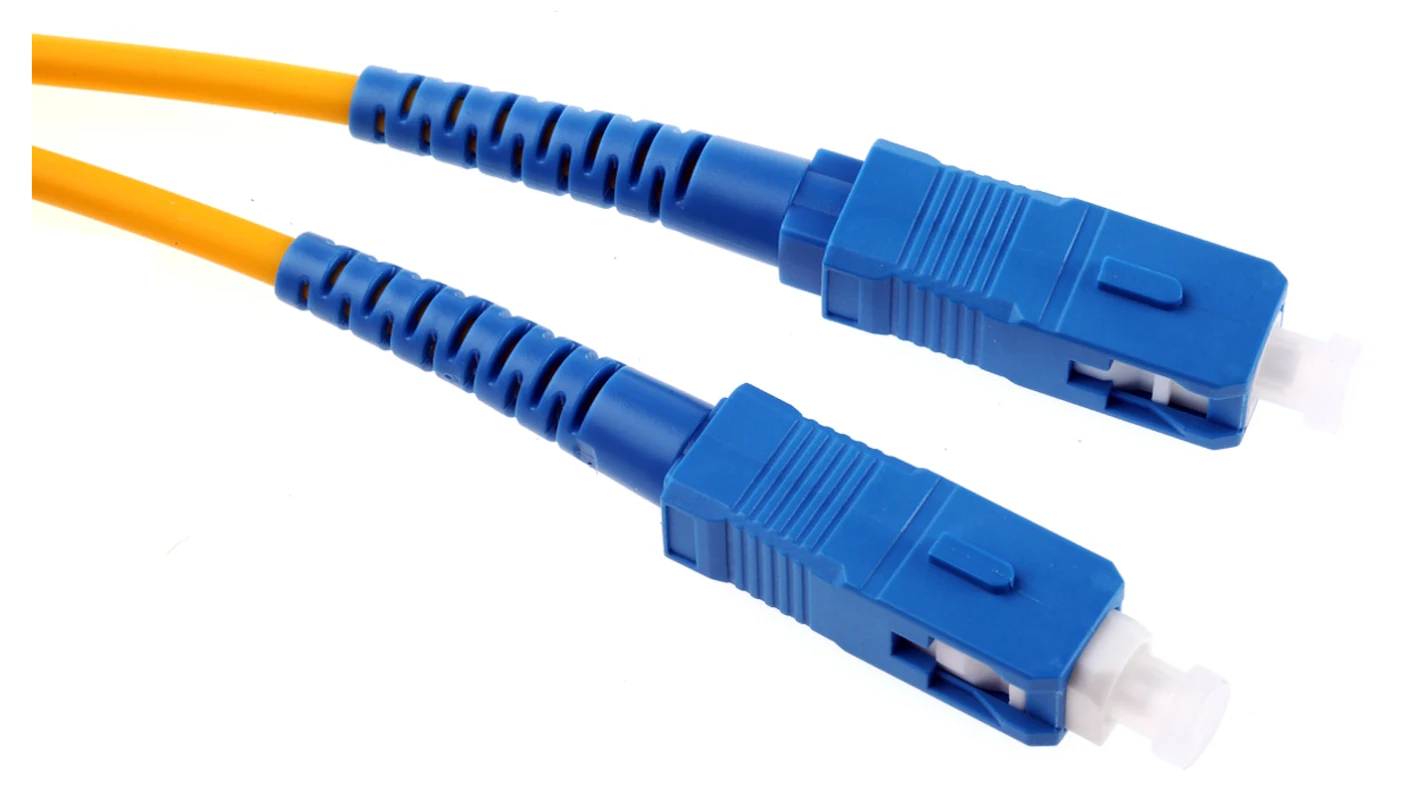

✅ SC Duplex 커넥터

• 예전 광섬유 네트워크에서 사용되었으나, QSFP 모듈에서는 거의 사용되지 않음
• 현재는 LC 커넥터로 대체됨

---

4. 결론: QSFP 모듈 연결 시 필요한 것

🔹 1. QSFP 모듈 2개 (서버, 스위치 등에 각각 1개씩 장착)
🔹 2. 광섬유 케이블 (멀티모드 또는 싱글모드 선택 필요)
🔹 3. 올바른 커넥터 유형 (MPO/MTP 또는 LC Duplex)

✅ 멀티모드 광섬유 (MPO/MTP 커넥터, SR4 모듈) → 짧은 거리 (100m 이내) 용도
✅ 싱글모드 광섬유 (LC Duplex 커넥터, LR4 모듈) → 장거리 (10km 이상) 용도

⚠ SC 커넥터는 사용되지 않음 → 일반적으로 MPO/MTP 또는 LC Duplex 커넥터 사용.
